二次電池設備
世宗技术(株)正在制造未来食品产业——充电电池装备及显示器装备. 以10年以上的经验和经验为基础,持续研究开发,为未来做准备. 以最高的技术和工程设备制造技术成为与顾客融为一体的世宗技术.
圓筒形電池
高分子型电池

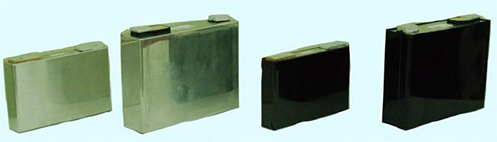

EV角形电池
汽车用方形电池 6面外观检查
BATTERY
| 项目 | 内容 |
|---|---|
| 适用产品 | EV 角形电池 |
| 主要功能 |
检查领域:上下,前后,左右面,棱角 检查项目:被压,被磕,划痕,污染,异物,Tape 面气泡 |
| 供货公司 | 三星 SDI |
| 生产型号 | 34Ah,37Ah,62.5Ah,120Ah |
| 生产 CAPA | 15PPM |
| 设备大小 | 8m * 3m * 2m(H) |
| Cell 移送 | 往返 |
| Cell 保护 | Cell Chuck Type |
| J/C 项目 | 全自动 |
| 제控制方式 | 三菱 PLC + PC |
| 设备效率 | 98% 以上 |
| 可信度 | 98% 以上 |
| 气压 | 6kg/㎠ |
| 电力 | 3相 220V 120Kw |
| 制作交货期 | 4个月(出货标准) |
※ 备注 : 可协商并制作顾客特别要求的配置
EV/ESS 方形电池特性及6面外观检查
Cell 投入
HV & IROCV 测定
6面外观检查
Seal Pin 检查
DMC 附着
手动检查
厚度检测
Cell 排出
BATTERY
| 项目 | 内容 |
|---|---|
| 适用产品 | EV 角形电池 |
| 主要功能 | HV, IR/OCV, 尺寸检查, 别针检查, DMC 标签检查, 外观检查 |
| 供货公司 | 三星 SDI |
| 生产型号 | 34Ah,37Ah,62.5Ah,120Ah |
| 生产 CAPA | 15PPM |
| 设备大小 | 17m * 8.5m * 2m(H) |
| Cell 移送 | 往返 + 传送带 |
| Cell 保护 | Puck Pocket Type |
| J/C 项目 | 全自动 |
| 控制方式 | PLC + PC |
| 设备效率 | 95% 以上 |
| 良品率 | 98% 以上 |
| 气压 | 6kg/㎠ |
| 电力 | 3相 220V 120Kw |
| 制作交货期 | 5个月(出货标准) |
※ 备注 : 可协商并制作顾客特别要求的配置
汽车用方形电池绝缘胶带粘贴机(单动机型)
Cell 手动投入
Cell 旋转
侧面清洗
5面胶带粘贴
检查
Cell 旋转
Cell 手动排出
BATTERY
| 项目 | 内容 |
|---|---|
| 适用产品 | EV 角形电池 |
| 主要功能 | 粘贴绝缘胶带 |
| 供货公司 | 三星 SDI |
| 生产型号 | 34Ah,37Ah,120Ah |
| 生产 CAPA | 7PPM(8sec/1Cell) |
| 设备大小 | 3m * 2.3m * 2.1m(H) |
| Cell 移送 | 作业人员手动投入取出 |
| Cell 保护 | 涂层 Gripper |
| J/C 项目 | Tape Feeder外 全自动 |
| 控制方式 | PLC + PC |
| 设备效率 | 98% 以上 |
| 良品率 | 99% 以上 |
| 气压 | 6kg/㎠ |
| 电力 | 3相 220V 25Kw |
| 制作交货期 | 3个月(出货标准) |
※ 备注 :
可协商并制作Cell 投入及排出部顾客要求配置
Cell上部胶带折曲可在手动或额外机器构成中选择
可协商功能添加或特殊配置有关事项
可协商并制作Cell 投入及排出部顾客要求配置
Cell上部胶带折曲可在手动或额外机器构成中选择
可协商功能添加或特殊配置有关事项
EV 方形电池绝缘胶带粘贴机(模块In-Line型)
Cell 投入
清洗器粘附
清洗
厚度测量
5面胶带粘贴
6面胶带粘贴
检查
Cell 排出
BATTERY
| 项目 | 内容 |
|---|---|
| 生产型号 | 34Ah,37Ah,120Ah |
| 生产 CAPA | 12PPM |
| 设备大小 | 8m * 8m * 2m(H) |
| Cell 移送 | 往返 + 传送带 |
| Cell 保护 | Puck Pocket Type |
| J/C 项目 | Tape Feeder外全自动 |
| 控制方式 | PLC + PC |
| 设备效率 | 95% 以上 |
| 良品率 | 98% 以上 |
| 气压 | 5.5kg/㎠ |
| 电力 | 3相 220V |
| 制作交货期 | 4个月(出货标准) |
※ 备注 : 可协商并制作顾客特别要求的配置
